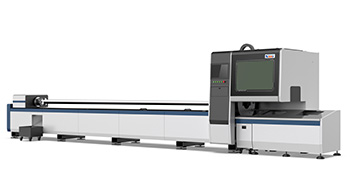

全自動激光切管機
全自動激光切管機-金屬管材激光切割機-專業光纖激光切管機產品簡介：

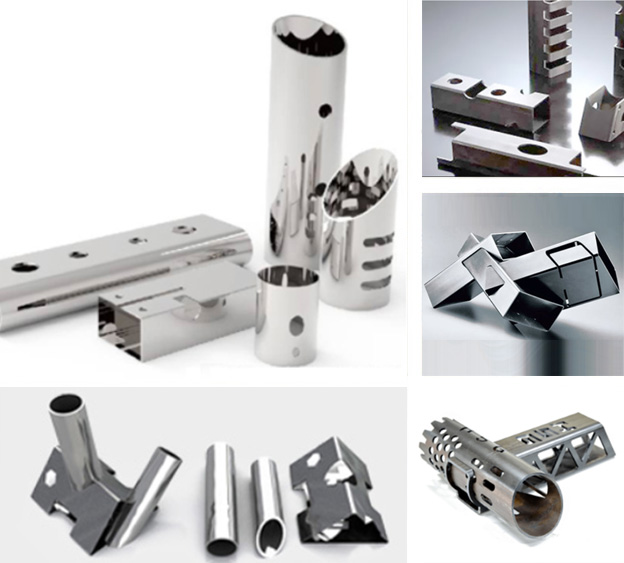

適用于：可進行各種角度、弧度、曲線、不規則形狀切割加工，可進行圓孔、半圓、橢圓、方孔、長方及不規則形狀等管件之挖空加工，以及能直接轉換3D圖紙設計加工路徑。金屬方管、圓管、矩形管、橢圓管、腰型管、D型管、六邊形管等異型管切割，支持管材截斷、割孔、斜切、鏤空、切割形狀等.
我們的YCQG系列管材激光切割機，是專業對金屬管材進行切割的設備，規格有6m、9m等多種規
設備功率從1000w-8000w
切割長度有6M/9M，切割管徑：20-230MM，切割壁厚40MM;
根據切割需求，可選配自動上下料裝置、保護罩裝置，滿足不同用戶的不同切割需求；
配有專用的CAD/CAM自動編程、自動套料軟件，操作簡易方便；
可通過WIFI直接與數控系統通訊，實現故障檢修、遠程操作；
產品技術參數
序號 | 項目名稱 | 參數 | 單位 |
1 | 管材加工尺寸 | 圓管Φ15mm-φ220mm，方管邊長≤110mm，矩形管輪廓對角線≤220mm，L≤6000mm； | mm |
2 | X軸行程 | 160 | mm |
3 | Y軸行程 | 6100 | mm |
4 | Z軸行程 | 120 | mm |
5 | X、Y軸定位精度 | ±0.05/1000mm | mm |
6 | X、Y軸重復定位精度 | ±0.03/1000mm | mm |
7 | 加速度 | 1G | m/s? |
8 | X、Y軸運行速度 | 80 | m/min |
9 | 卡盤轉速 | 95 | r/min |
10 | 尾料長度 | 20（夾緊段）（根據具體工藝情況而定，特殊情況下可做到零尾料） | mm |
11 | 主機外形（長寬高） | 約12435mm×2100mm×2300mm | mm |
12 | 激光功率 | 1000 | w |
13 | 控制系統 | 上海維宏或上海博楚系統 |

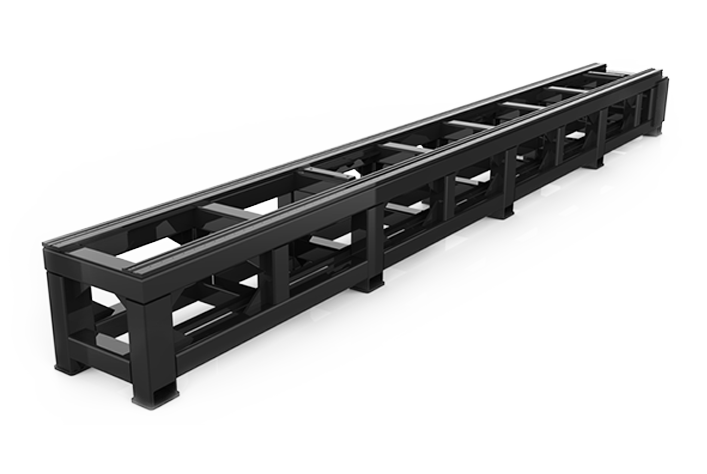

管焊床身30年使用不變形
鋼管焊接床身。內部結構采用飛機金屬蜂窩式結構。由多段方管焊接而成，管內部設置加強筋，增加床身強度和抗拉性，增加導軌面的抗拉性和穩定性；高溫退火處理，消除焊接機加工所產生的應力。降低激光切割機在使用時的損耗，30年使用不變形。

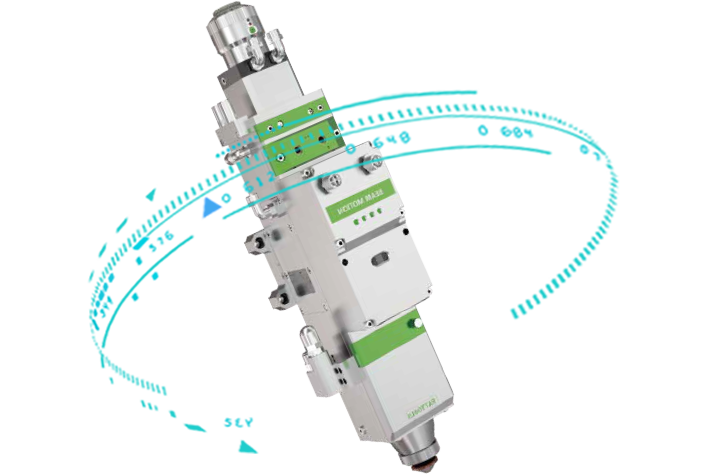

管材專用切割頭
管材專用切割頭，功能強大，輕巧靈動，耐用，輕松駕馭多種類型管材，功能強大。
高精度
采用閉環步進電機，有效避免步進損耗。聚焦速度100m/s，重復精度1μm，IP65級防塵，專利保護鏡蓋板，防塵無死角。
多重保護
3塊保護鏡片，高效保護準直聚焦鏡片。2路光學水冷，有效延長連續工作時間。
可全程監測橫梁及切割部件的運行范圍，迅速反饋使期停止。 有固定限位的雙重保障，能很大的提高設備及人身安全， 降低客戶使用風險。

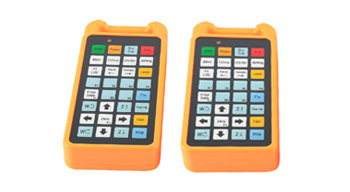

激光切割機遙控手柄
操作簡單，可遙控機器進行切割、穿孔、移動、標定、 緊急急停等操作。無線手柄控制，自由控制夾持壓力， 方便實用，減少管材變形。

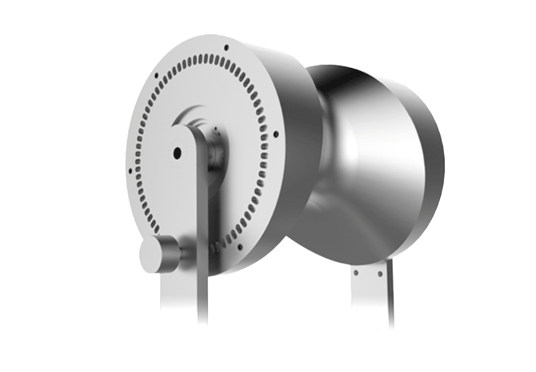

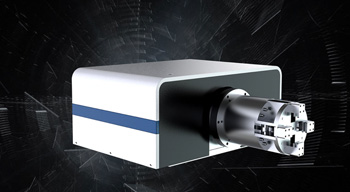

瞬間即可自動定心夾緊工件，同時可調節氣壓大小，操持夾力穩定可靠。
自動支撐裝置
智能化管材支撐設計,解決長管材切割運行中變形問題。
智能化管材支撐設計，解決了長管材切割運行中的變形問題
用于切割0.4-22mm碳鋼板，0.4-14mm的不銹鋼板、鍍鋅板，0.4-8mm的鋁合金，
0.4-8mm的黃銅等多種金屬材料。可為您提供打樣服務，滿意后定機器。
